Leírás

Műszaki paraméterek

1. A berendezés a következő termékskálához alkalmas: hossz: 150 ~ 400mm; szélesség: 150-350 mm

2. Ragasztó kaparási magassága: 10 ~ 50 mm

3. Feszültség: 220V; Légnyomás: 0,6Mpa; Teljesítmény: 15KW; Súly: 500 kg

4. A berendezés egyetlen mechanizmusának működési ideje: kisebb vagy egyenlő, mint 7S

5. A felszerelés mérete: hossz x szélesség x magasság: 11200x2600x2000mm

6. Berendezések kezelői: öntőforma kiürítés (kézi szűrőelem elhelyezés) 1 fő vagy annál nagyobb

7. Keringő formák száma: 18-nál nagyobb vagy egyenlő

8. A berendezés cseréje 0,5 órát vesz igénybe.

9. 20 literes duplaszivattyús ragasztógéppel, két 3 m-es gumitömlővel és két 0-60 mm-es állítható lehúzópisztollyal.

10. Győződjön meg arról, hogy a szűrőelem lapos és a helyén van, először rögzítse mindkét oldalán, majd nyomja le.

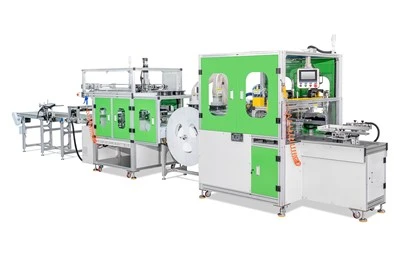

Az eszköz fő nézete

Berendezés felülnézet

Az egyes intézmények bemutatása

Az Action Flow bemutatása:

1. A kezelő egyenként rakja a termékeket a fröccsöntő szerszámra;

2. Helyezze a szűrőelemet a szállítószalagra. A termék automatikusan korrigálja az áramlási élt;

3. A termék a szélének rögzítése után automatikusan levágásra kerül;

4. A szétválasztott termékek automatikusan bekerülnek a formától mentesítő mechanizmusba;

5. Az öntőforma visszatér a munkafelületre a felvonó visszafolyó szállítószalagján keresztül;

6. Automatikus finomnyírás a termék formázása után;

7. Összegyűjtendő szállítószalagok.

1. állomás: A rögzítés elülső emelési mechanizmusa

2. állomás: szűrőelem beszerelési munkaplatform (egy)

2. állomás: Szűrőelem telepítési munkafelület: Platform mérete (kettő)

3. állomás: Fixture szűrőelem kalibrációs mechanizmus

4. állomás: Élragasztási mechanizmus

5. állomás: Élragasztási mechanizmus-ragasztó Gépi tekercses anyagelhelyezés

6. állomás: Jig Separation Roller Line

7. állomás: rögzítés utáni visszafolyási mechanizmus

8. állomás: Termék finomnyíró mechanizmusa (I)

Munkaállomás Bevezetés 8: Termék finomnyíró mechanizmusa – Anyagfelvevő mechanizmus (II)

Bevezetés a munkaállomáshoz 8: Hetes munkaállomás: Termék finomnyíró mechanizmusa – A szervo elektromos beállítási távolsága (Ⅲ)

9. állomás: Kiürítő szállítószalag

A berendezés nyolc részből áll, amelyek szétszedhetők, és az egyes részek hossza nem haladja meg a 2,5 métert.
